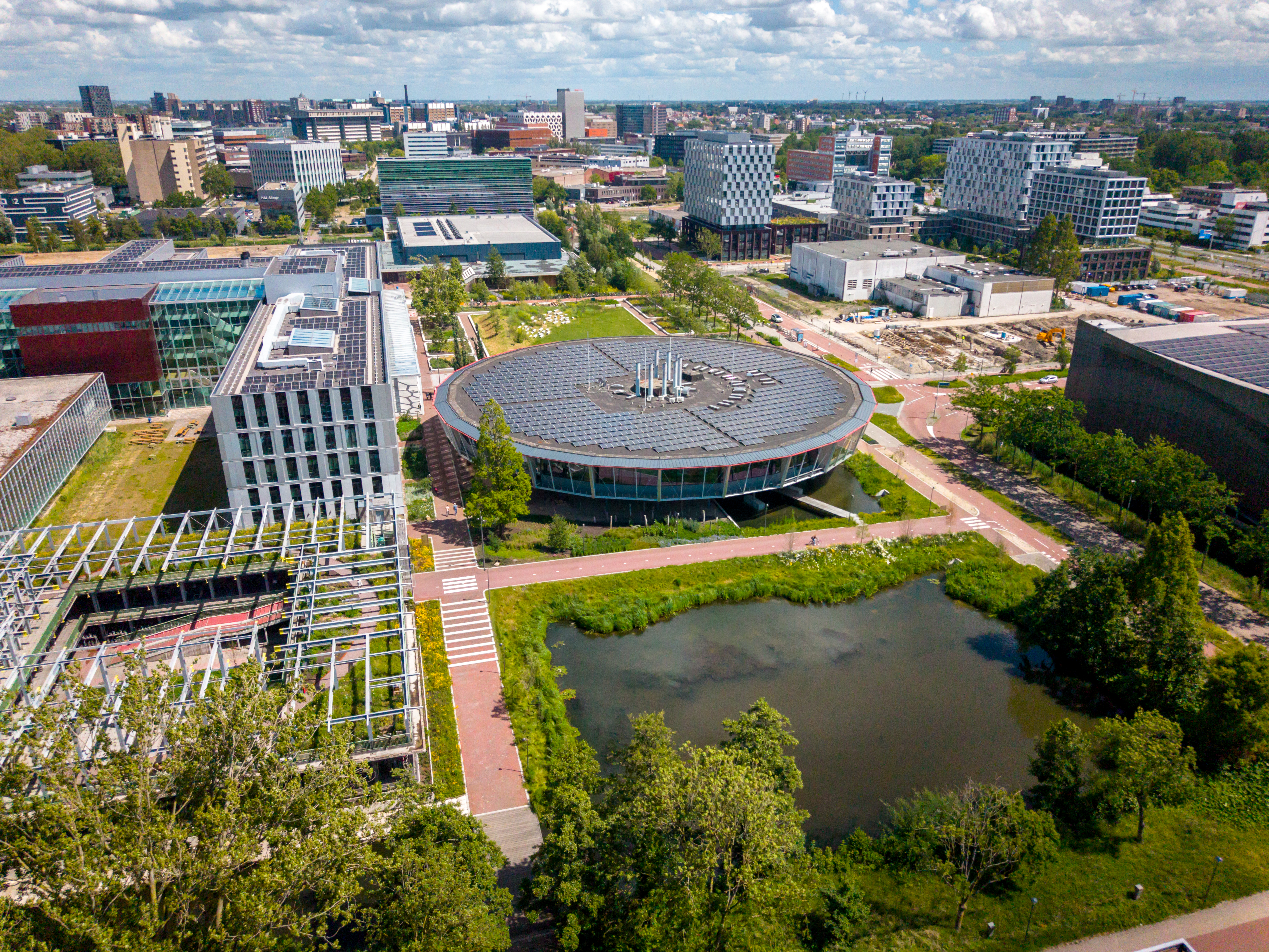

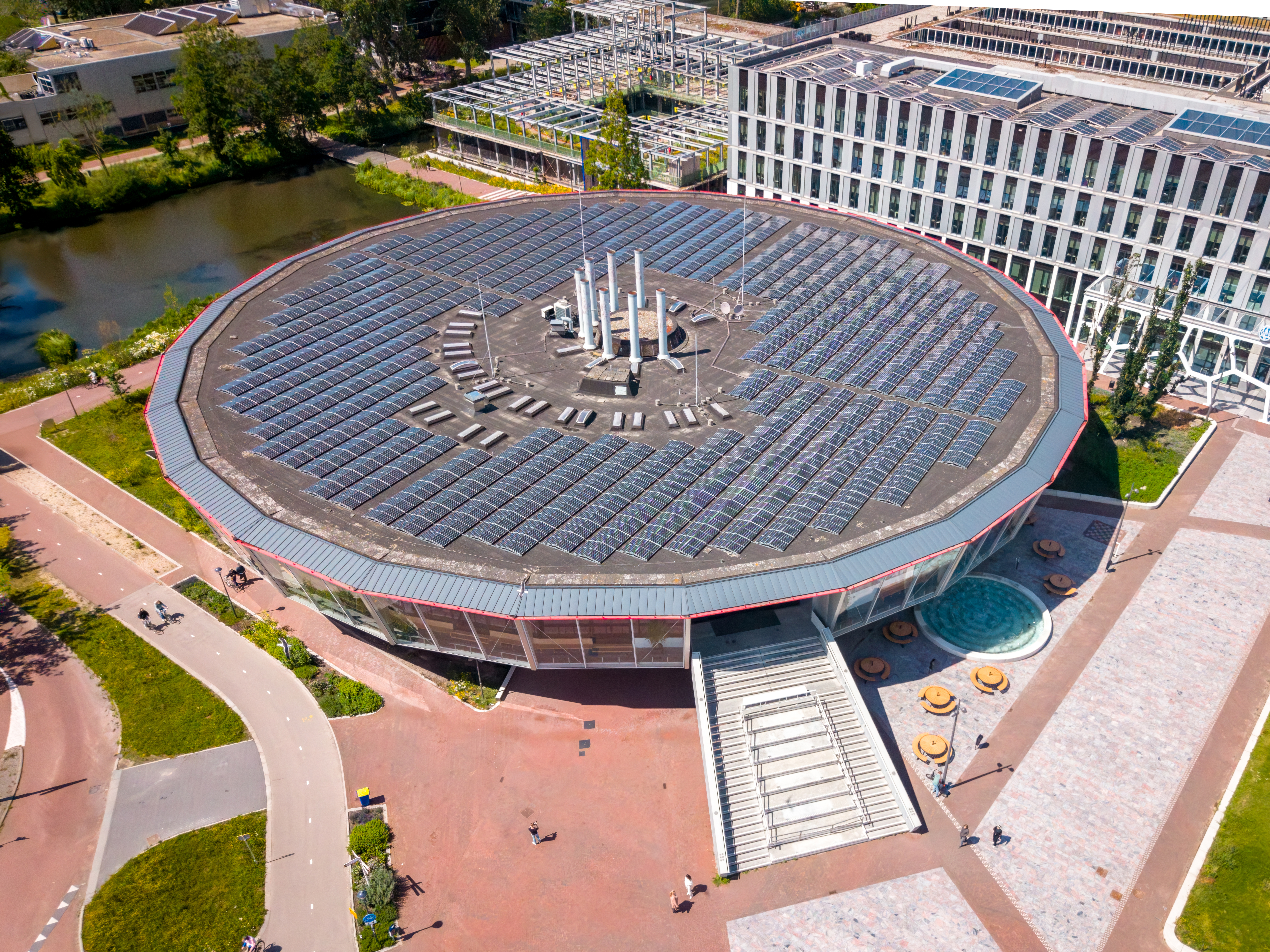

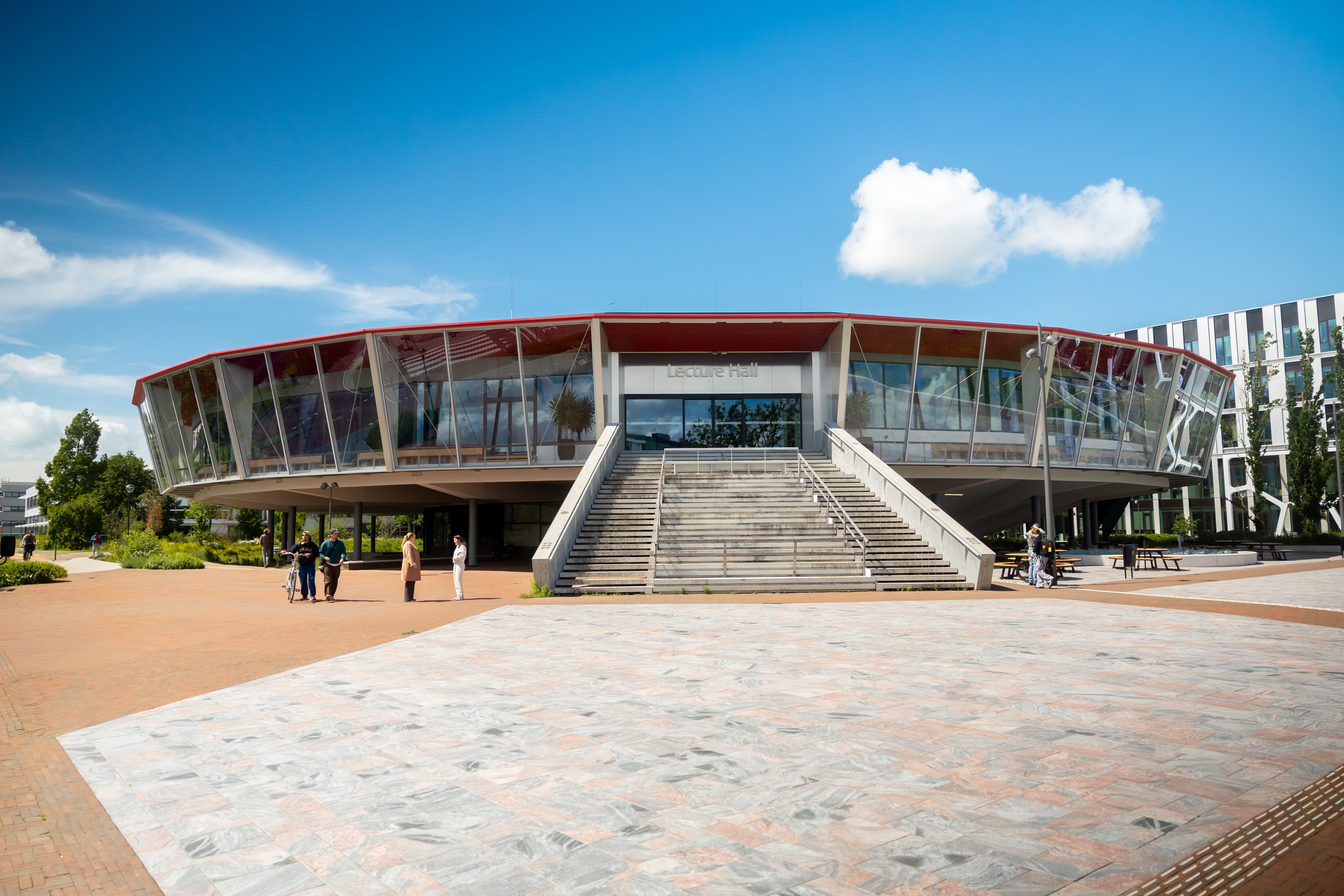

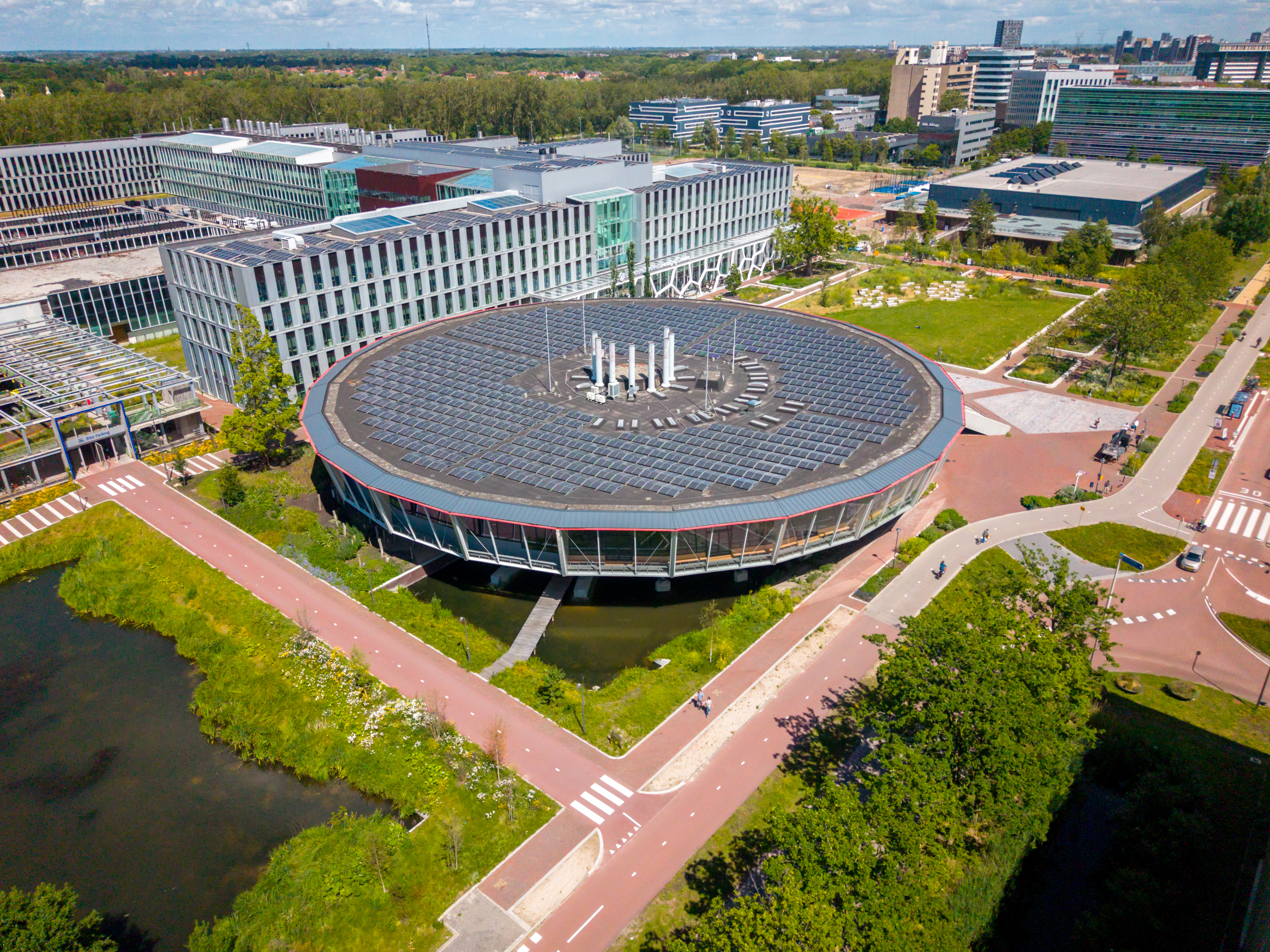

Voor het Gorlaeus Collegezalengebouw van Universiteit Leiden realiseerde Dijkstaal B.V. de staalconstructie rondom het bestaande gebouw. Een bijzonder project waarin engineering, maatvoering en montage nauw samenkwamen.
In opdracht van Aannemersbedrijf Den Dubbelden verzorgden wij onder andere de staalconstructie rondom het gebouw, inclusief plafondroosters, hekwerken, RVS kabelnetten en noodtrappen. Het project is onderdeel van de vernieuwing van het onderwijscentrum, waarbij het gebouw tijdens de werkzaamheden gewoon in gebruik bleef en de colleges doorgingen.

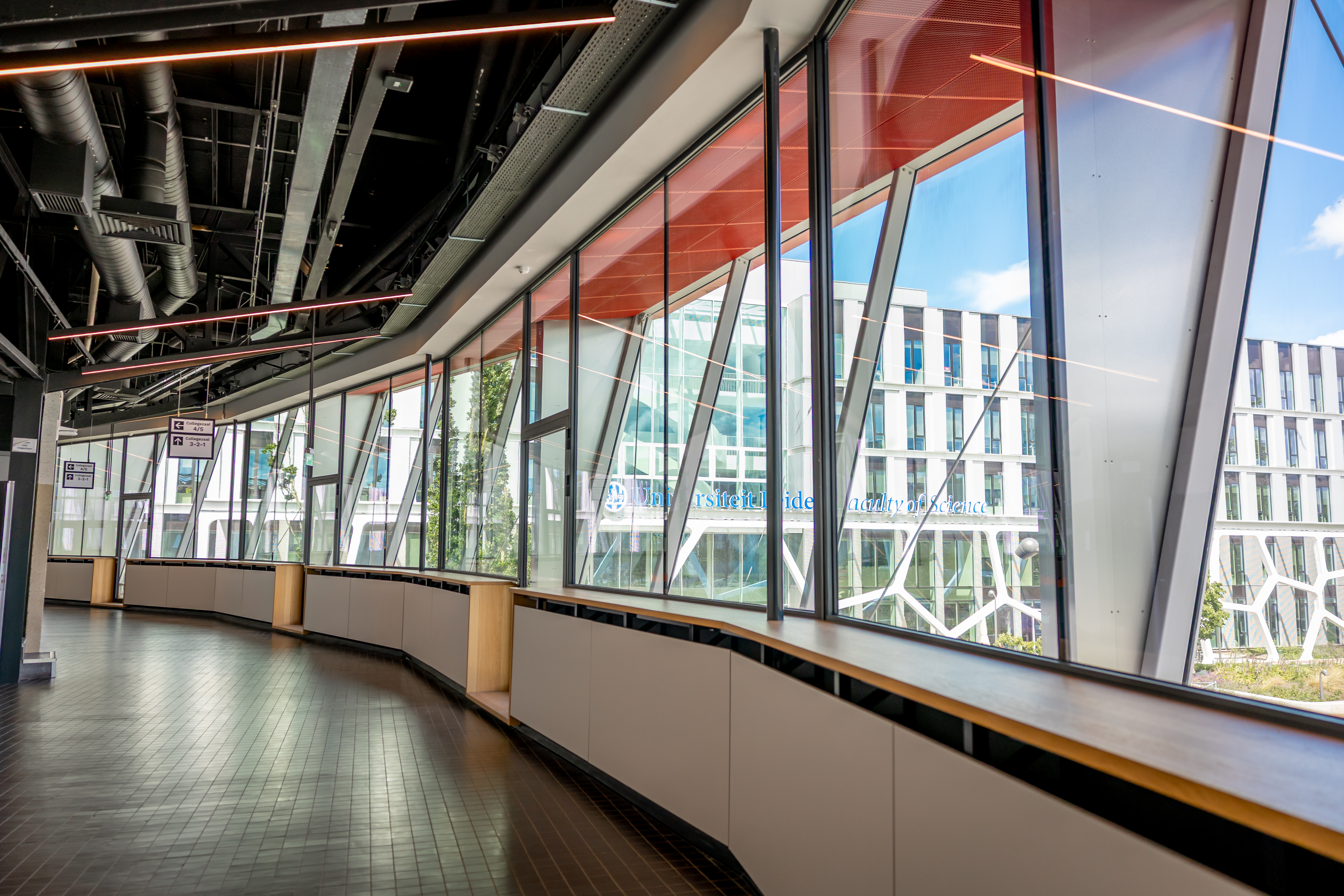

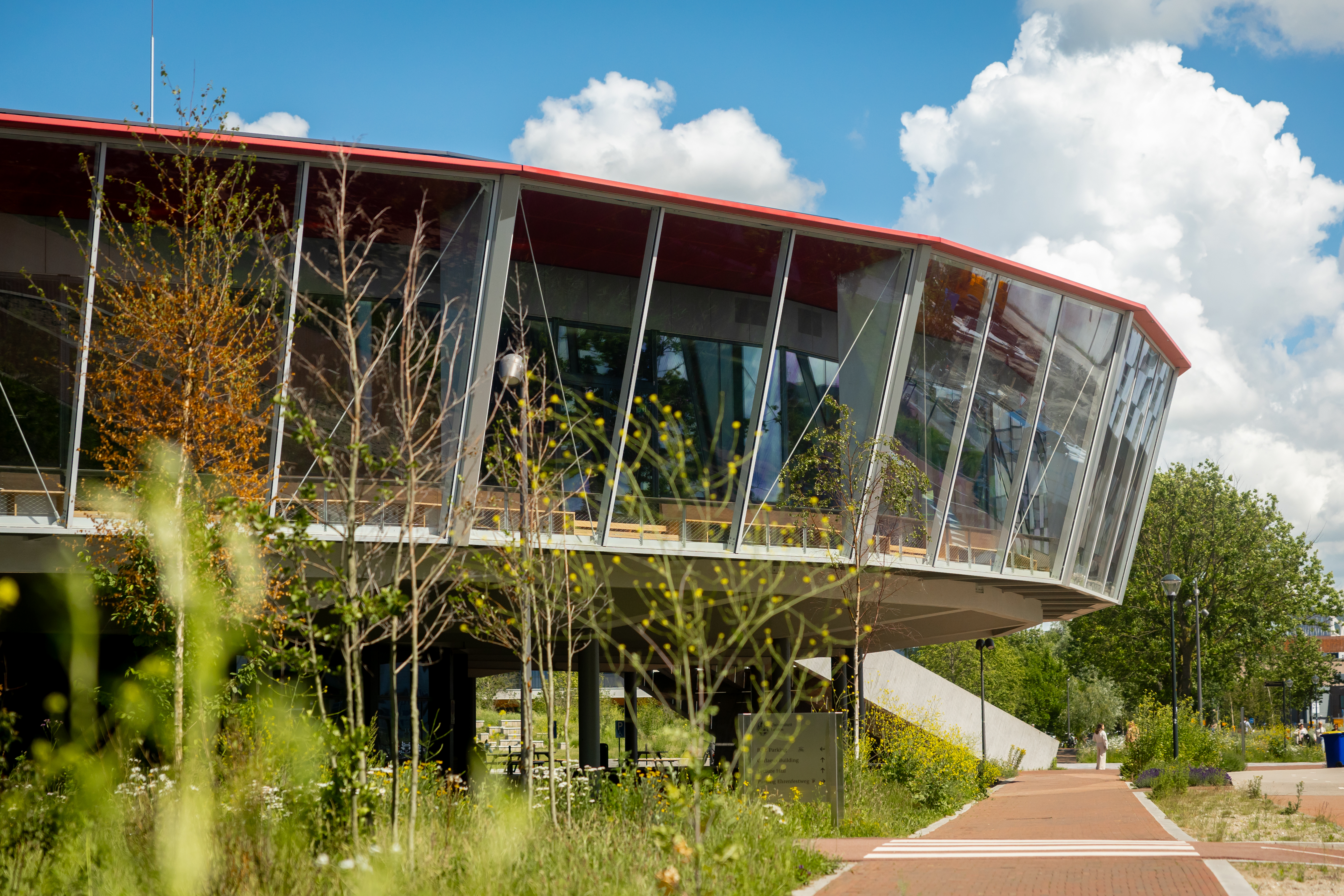

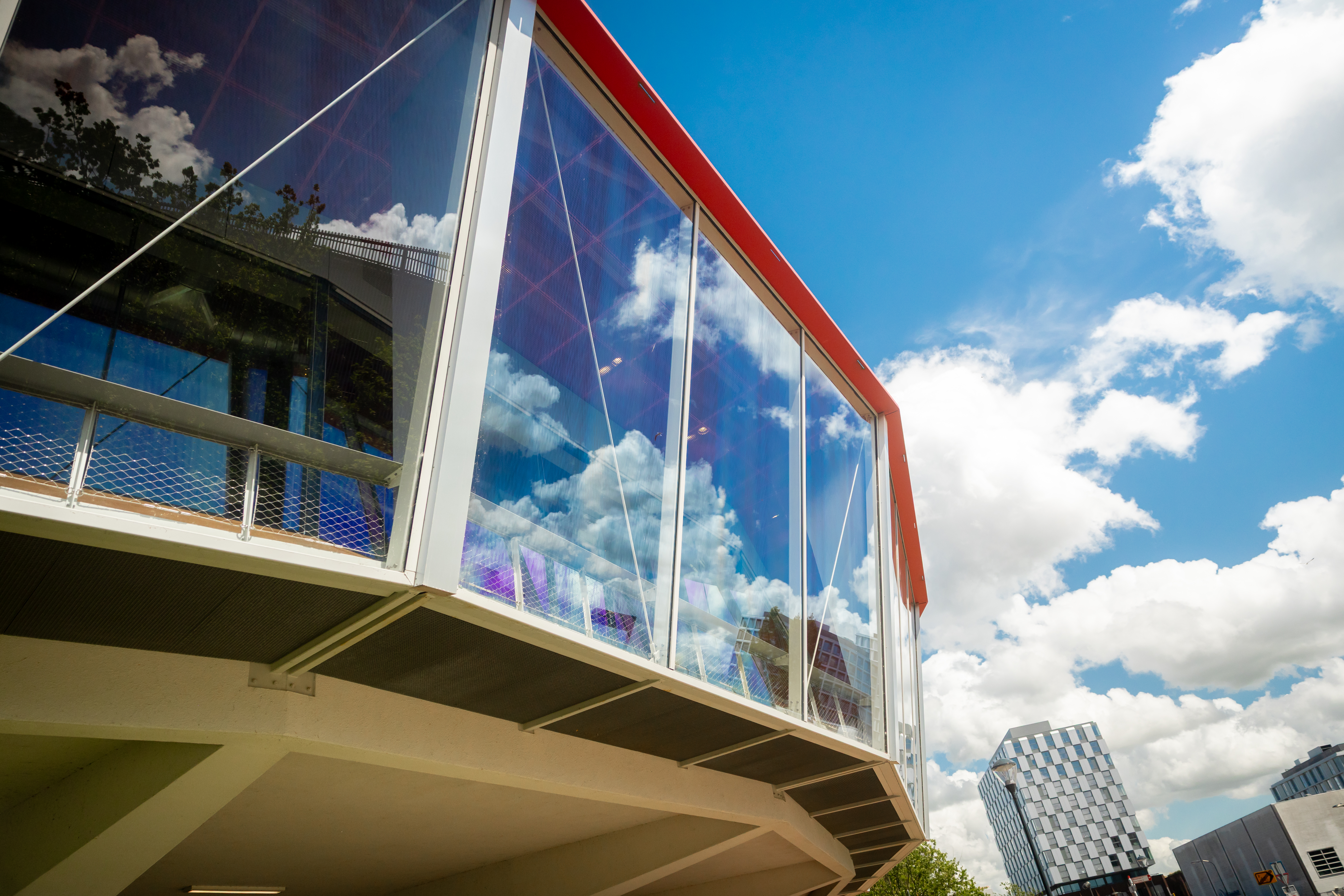

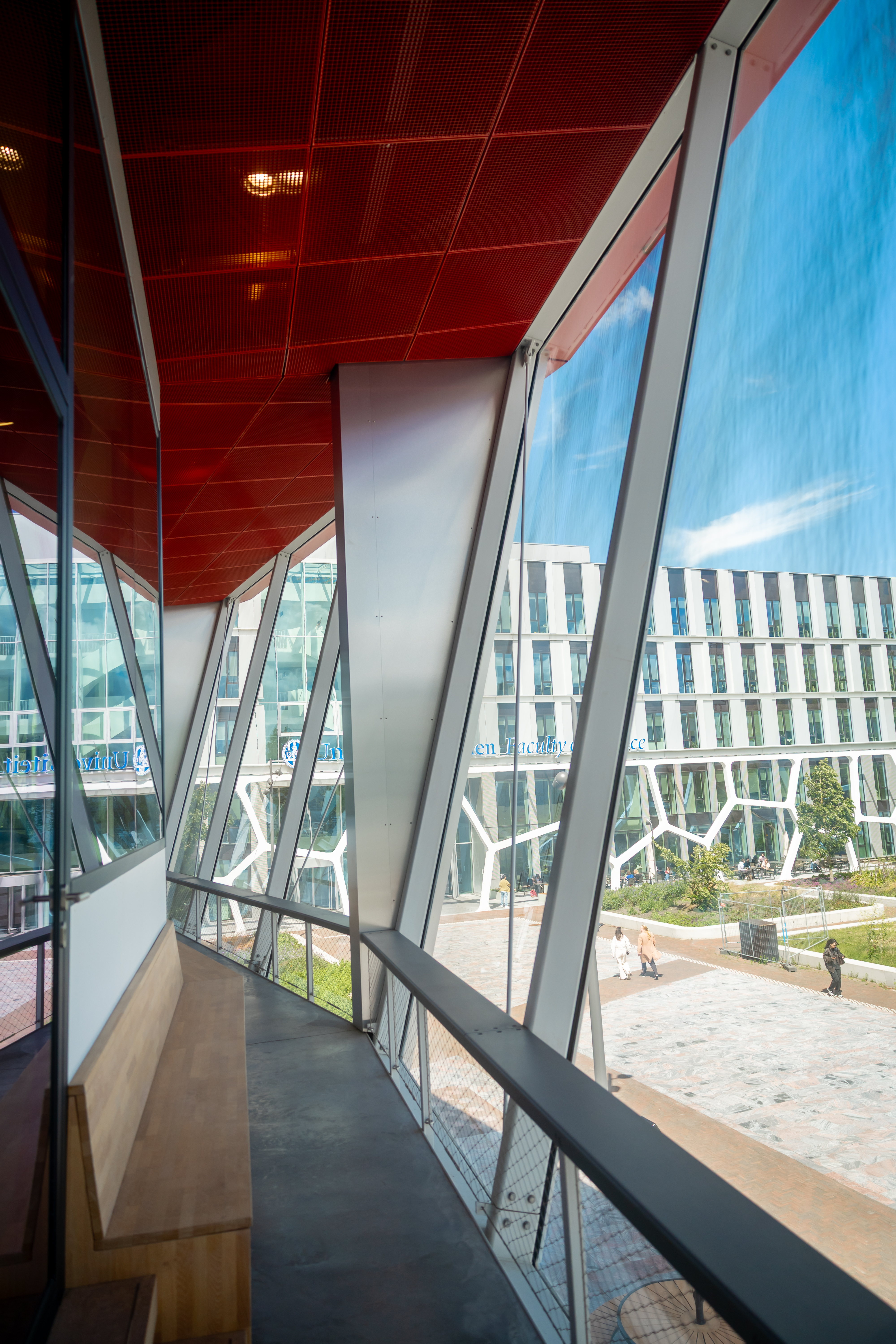

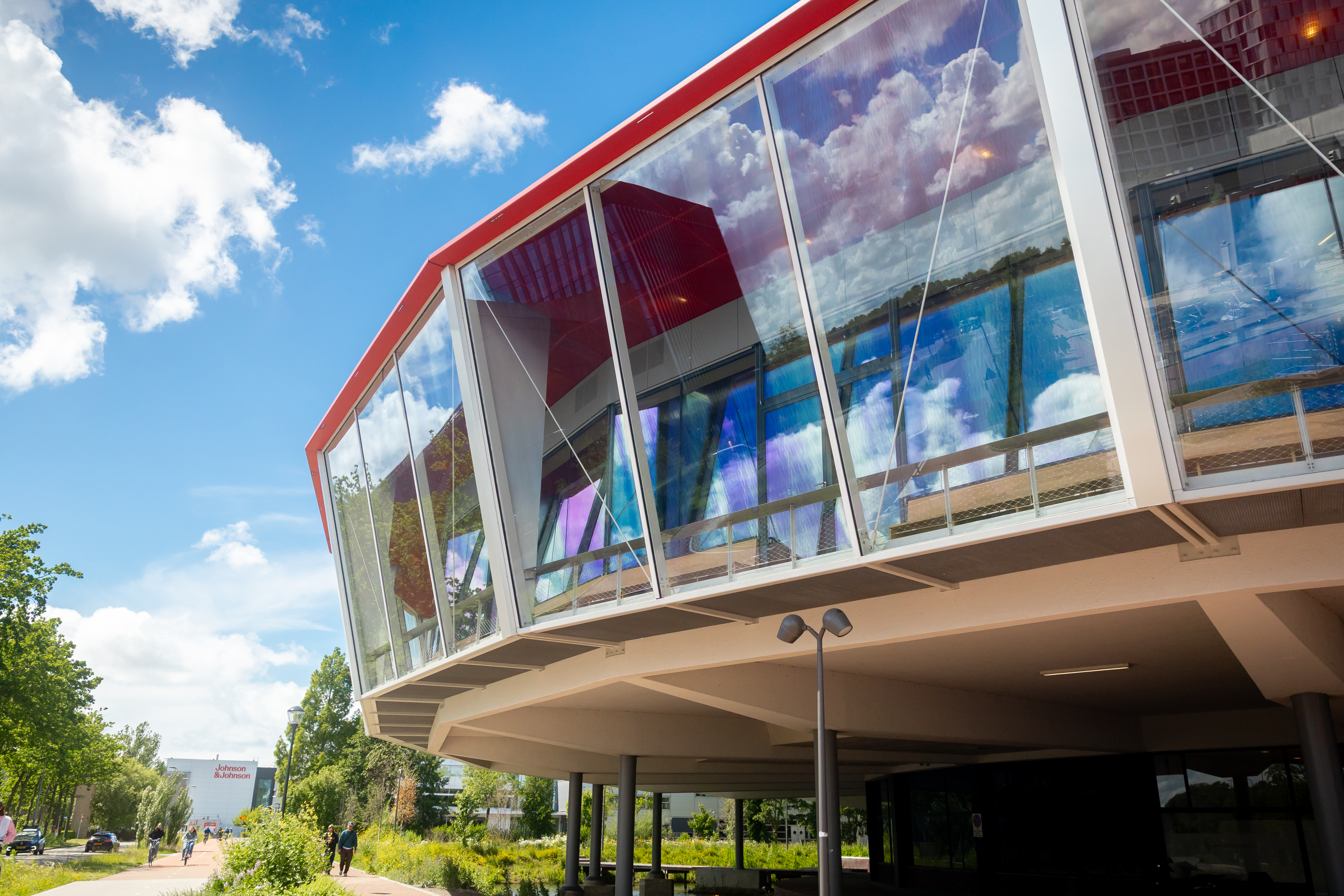

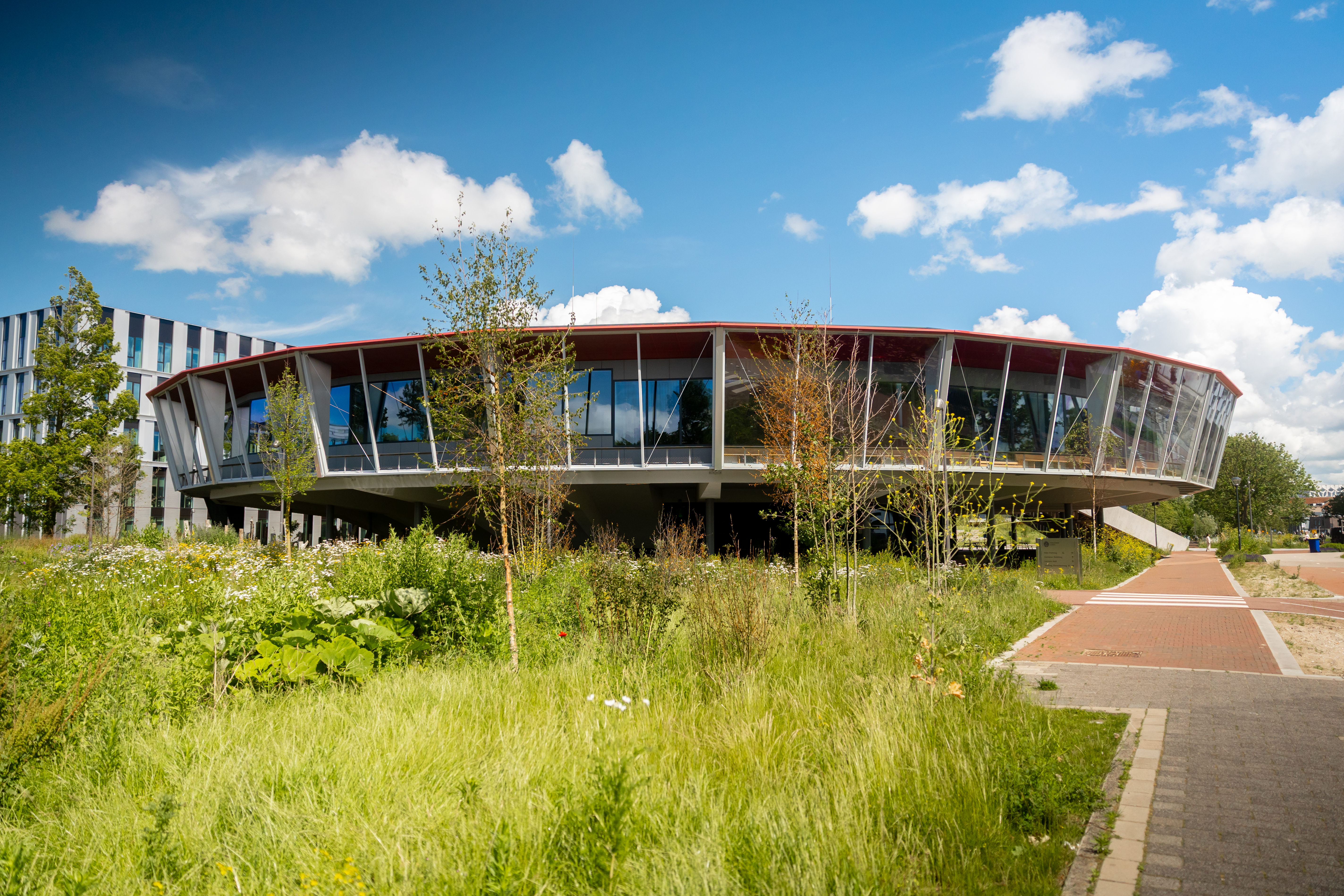

De nieuwe serres vormen een belangrijke toevoeging aan het gebouw. Een deel van deze serres wordt gebruikt als ontspanningsruimte met glazen puien, terwijl andere delen dienen als vluchtweg met noodtrappen. Door de afzonderlijke serres rondom het gebouw te plaatsen, ontstaat uiteindelijk één geheel rondom de bestaande constructie.
De grootste uitdaging zat in de aansluiting op het bestaande staal en beton. Om dit goed voor te bereiden zijn 3D inmetingen gemaakt en verwerkt in Tekla Structures. Hierdoor konden de nieuwe onderdelen nauwkeurig worden afgestemd op de bestaande constructie en op elkaar. Ook was het belangrijk dat de laatst geplaatste serre goed aansloot op de eerste, zodat het geheel rondom het gebouw kloppend werd gemonteerd.
Daarnaast vroegen de verbindingen om een slimme en zorgvuldige uitwerking. Door het gebruik van kokerprofielen en lipverbindingen konden de koppelingen zo veel mogelijk uit het zicht blijven, zonder in te leveren op sterkte, maakbaarheid en montagegemak. Iedere kolom valt over twee lippen met tapgaten en kan vervolgens van buitenaf worden vastgebout.

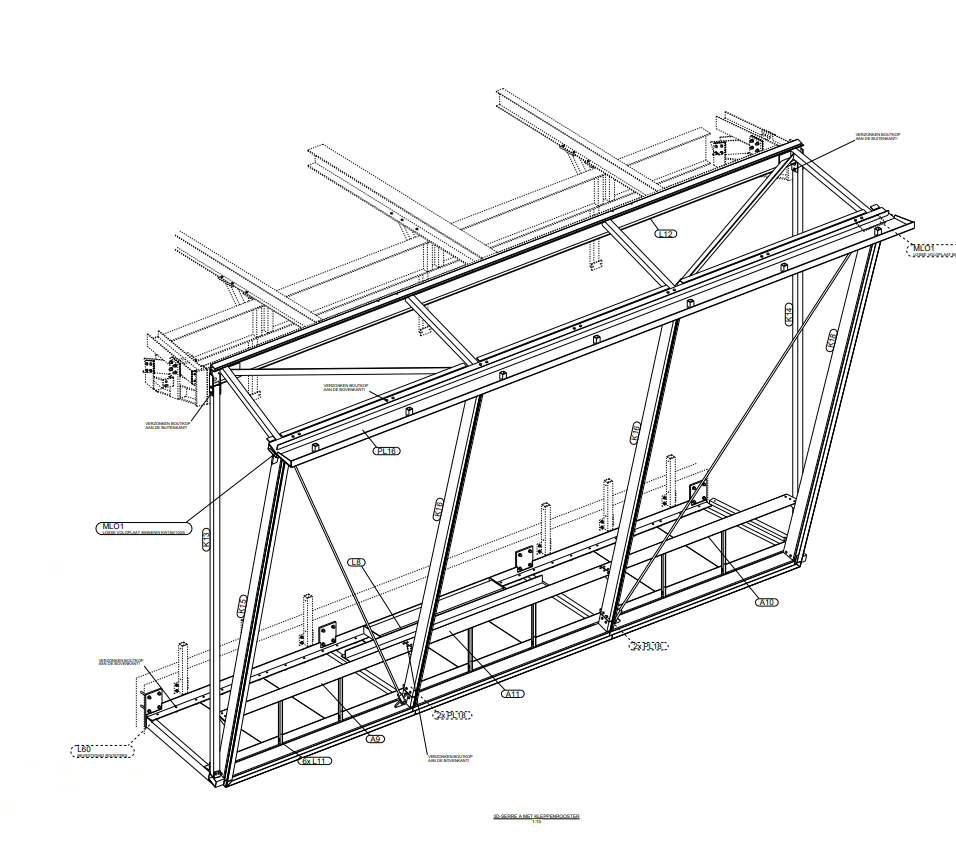

Voor de productie en montage is de constructie verder uitgewerkt in Tekla Structures. Hierbij is onder andere gewerkt met duidelijke merk en montagetekeningen, zodat de verschillende onderdelen efficiënt geproduceerd, geassembleerd en gemonteerd konden worden. De serres zijn op de bouwplaats vooraf op de begane grond samengesteld en vervolgens op positie gebracht.
Projectgegevens:
• Staalconstructie rondom het gebouw
• Plafondroosters
• Hekwerken en RVS kabelnetten
• Noodtrappen
• Engineering en uitwerking in Tekla Structures
• Montage rondom een bestaand en in gebruik zijnd onderwijsgebouw
Betrokken partijen:
Opdrachtgever: Aannemersbedrijf Den Dubbelden
Architect: Civic Architects
Constructeur: Van Dijke
Glas: IFS Building Systems
Een technisch uitdagend project waarin bestaand werk, nieuwe constructies en slimme engineering samenkwamen. Dankzij een zorgvuldige voorbereiding en goede samenwerking tussen alle betrokken partijen is het Gorlaeus Collegezalengebouw verder vernieuwd tot een functioneel en toekomstbestendig onderwijscentrum.
