Voor project Molenlei aan de Meidoornsingel in Rotterdam realiseerden wij de complete staalconstructie van de kerktoren. Een project waarin engineering, logistiek en montage nauw samenkwamen.
In opdracht van: Van Omme en de Groot Projectontwikkelaars en Bouwers verzorgden wij eerder al het staalwerk voor het zorg- en kerkgebouw. In deze fase lag de focus op de kerktoren, het meest opvallende onderdeel van het project.

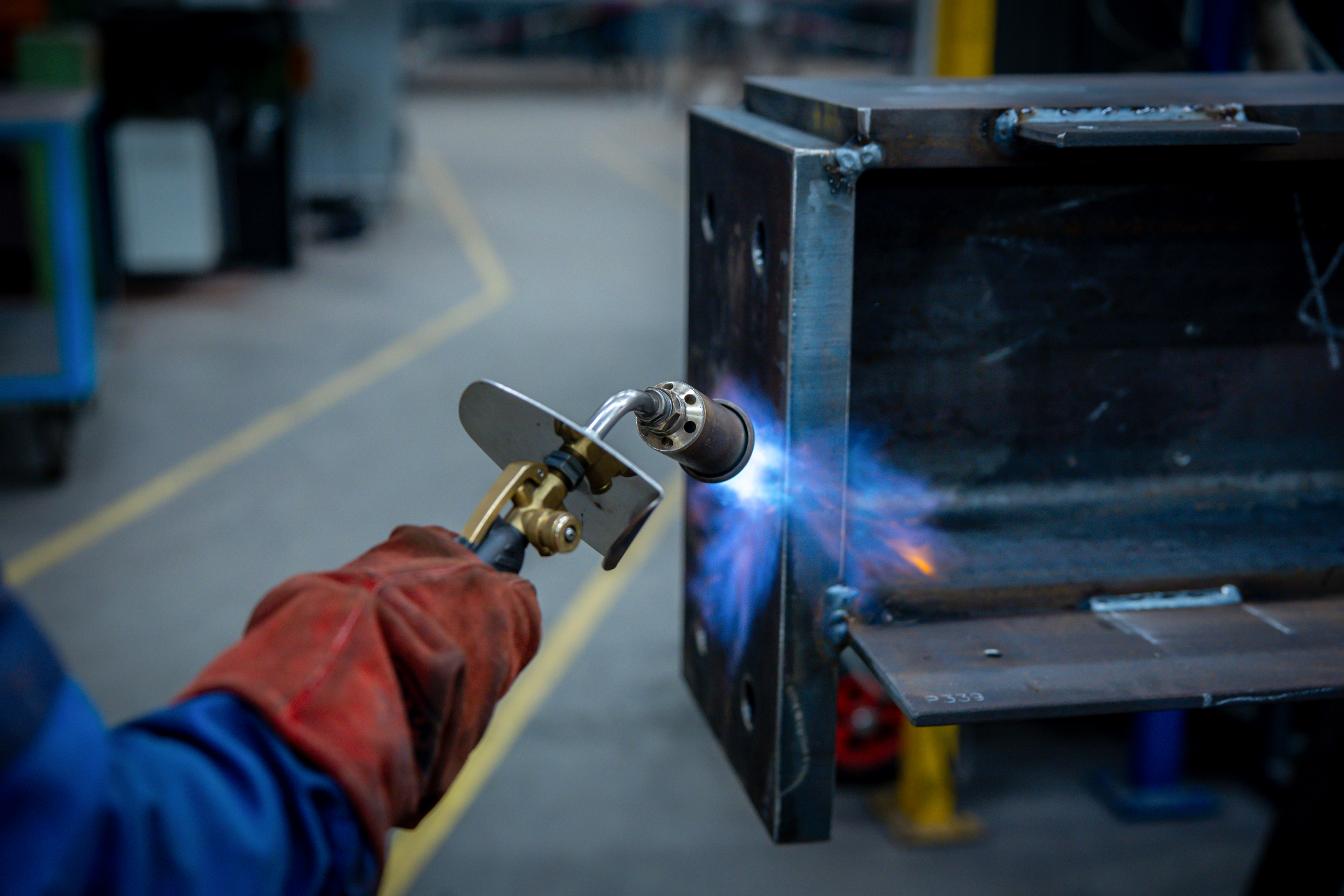

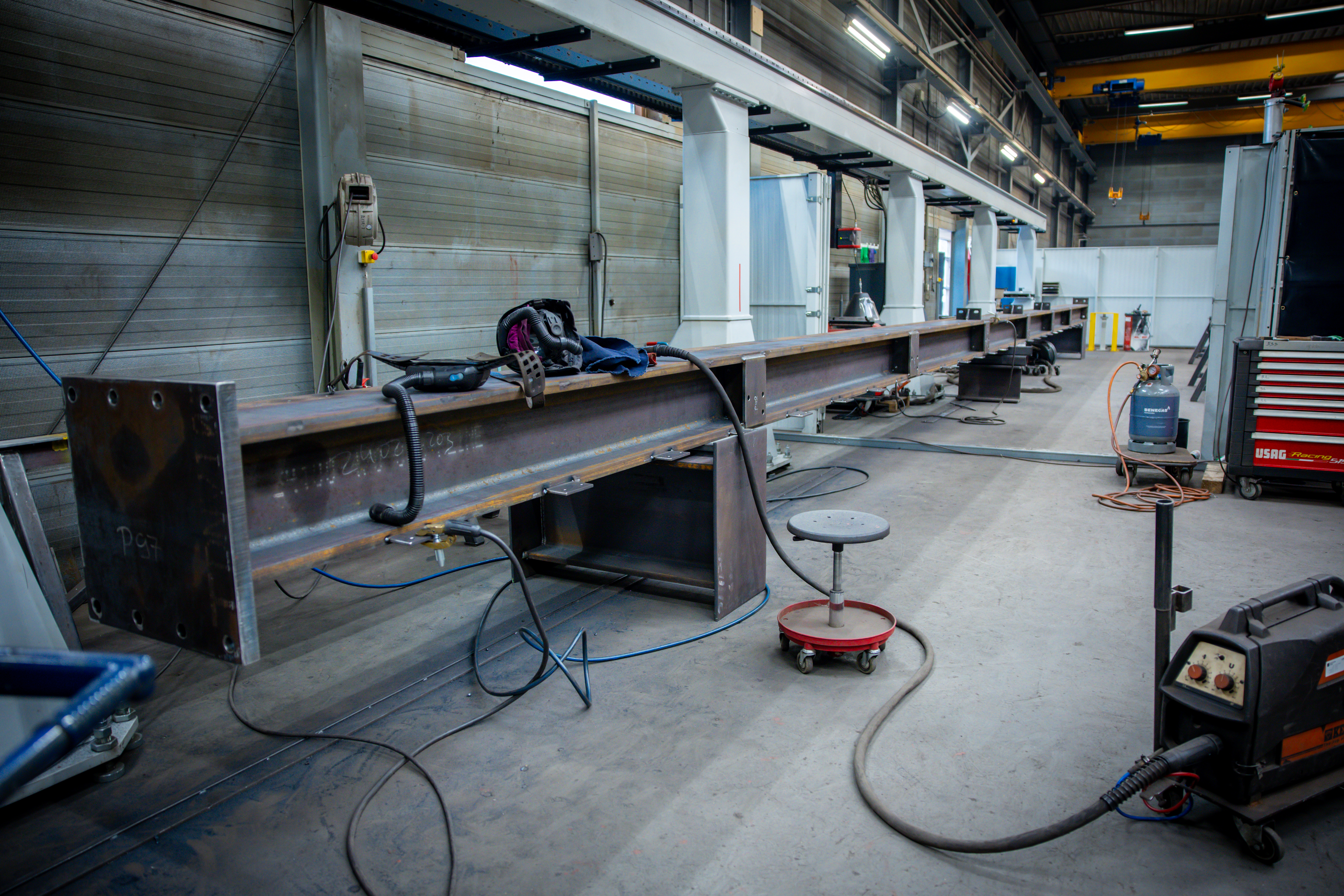

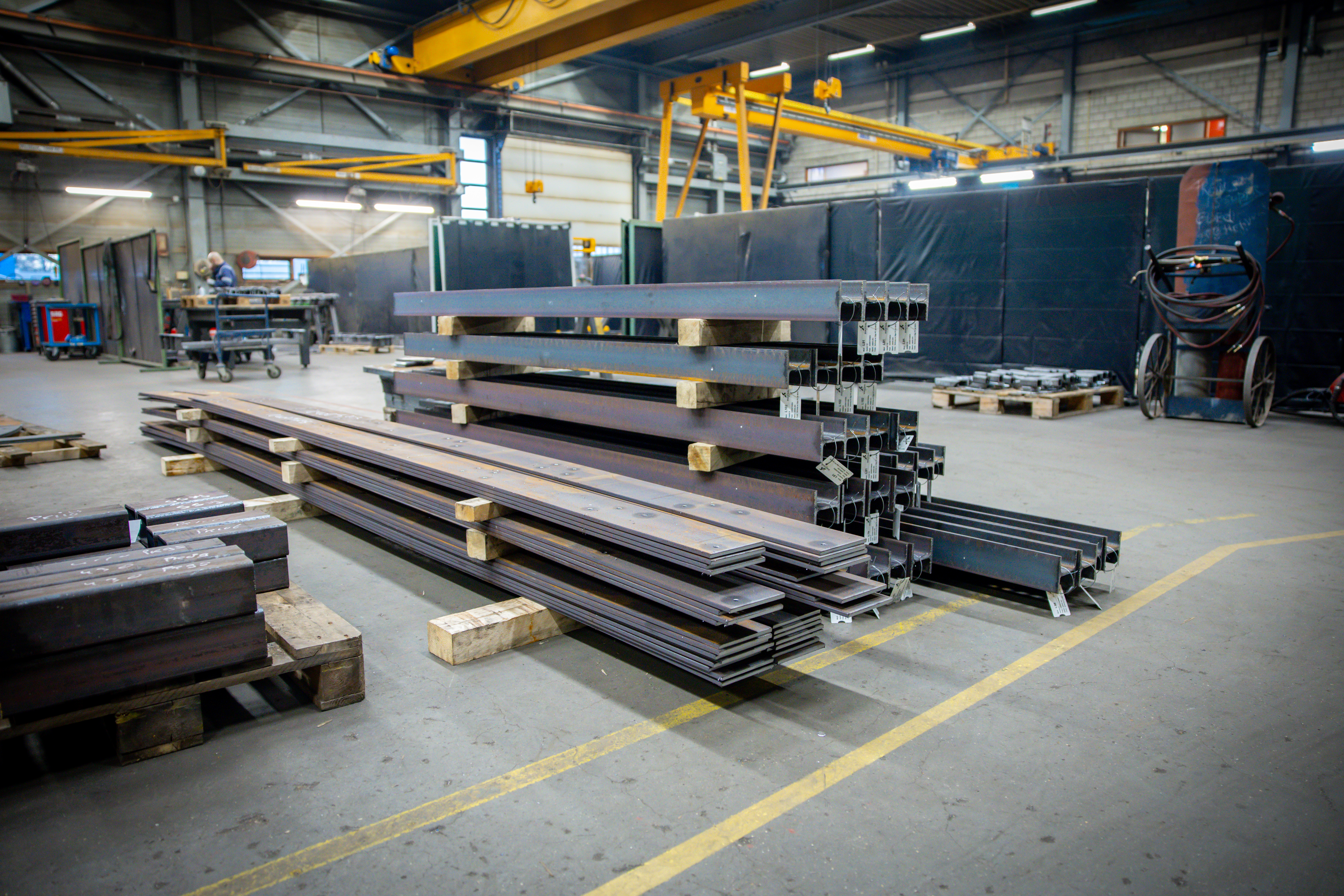

De constructie is volledig geproduceerd in onze werkplaats in Maassluis en grotendeels opgebouwd uit zware HEM-profielen. Alle onderdelen zijn door ons voorbewerkt, samengesteld, gelast en afgewerkt voordat deze naar de coater zijn getransporteerd voor het schooperen en aanbrengen van een 2-laags poedercoating.
Na conservering is de complete constructie retour gekomen naar onze werkplaats voor de voormontage. Met een lengte van circa 20 meter en een totaalgewicht van ruim 20 ton (20.000kg) vroeg dit om een doordachte aanpak. Omdat de maximale hijscapaciteit in de hal 12 ton bedraagt, is ervoor gekozen de kerktoren direct op de trailer op te bouwen. Hiermee konden we binnen de hijscapaciteit van onze kranen blijven.

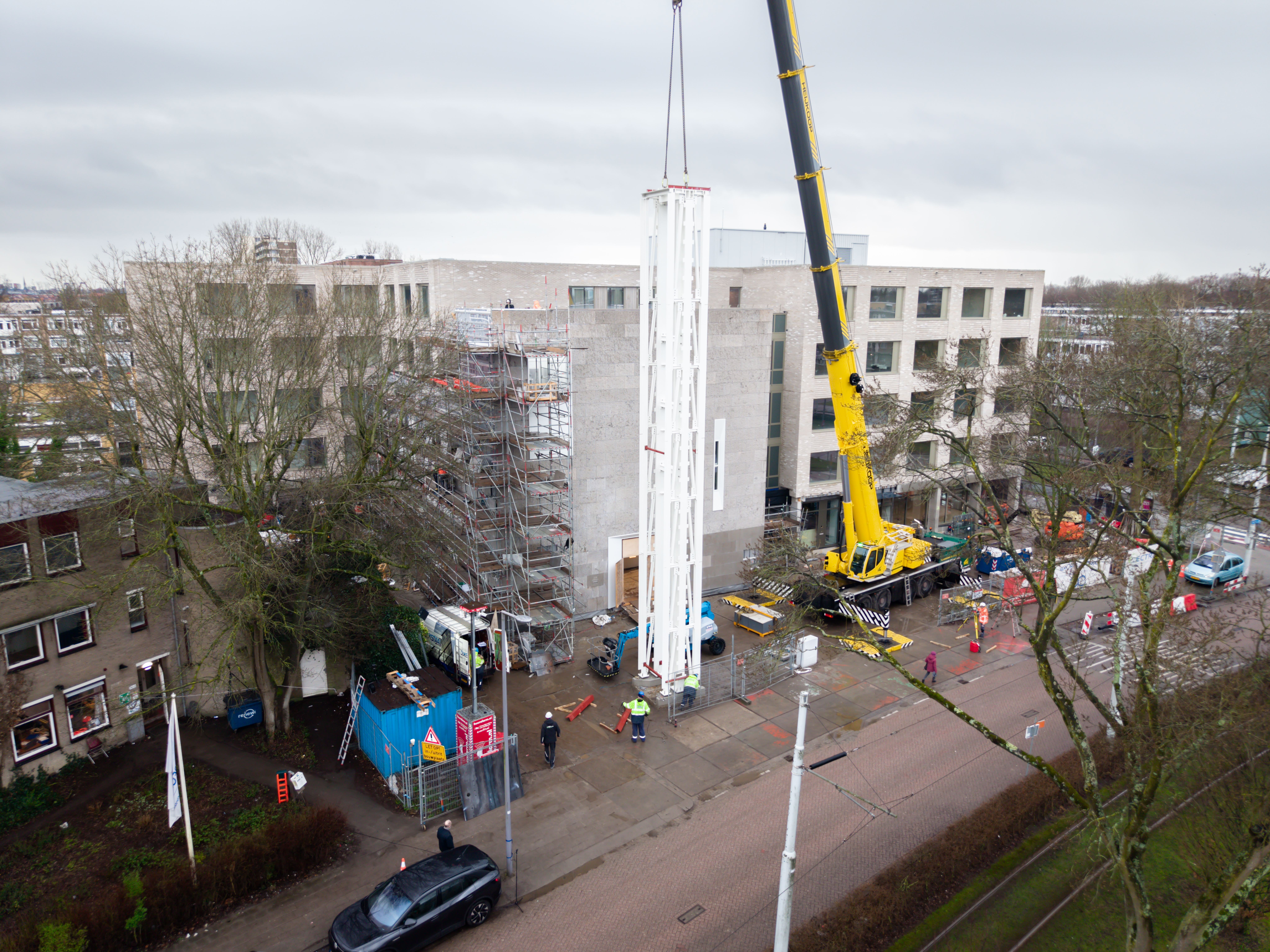

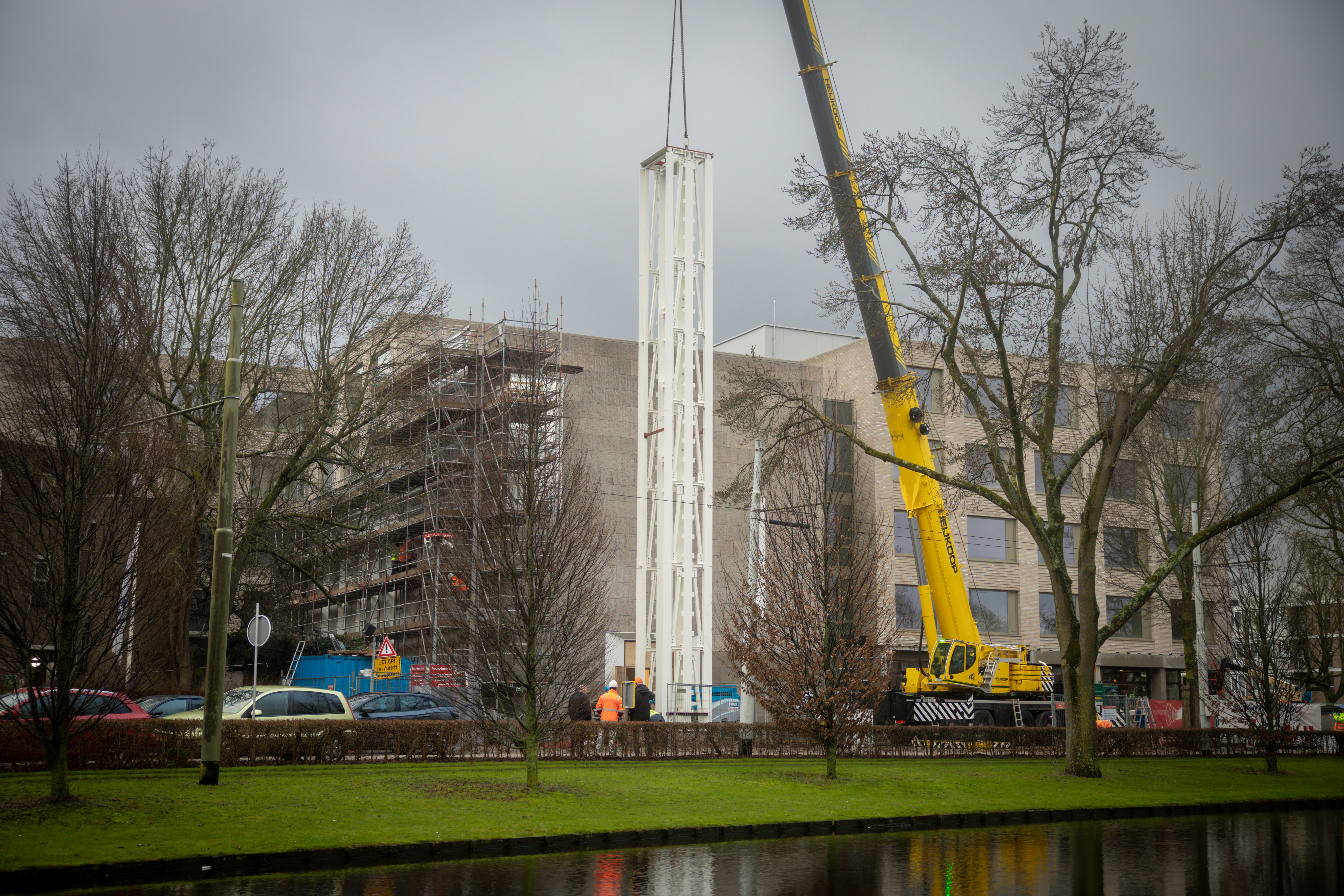

Voor transport en montage zijn tijdelijke hulpconstructies toegepast om vervorming tijdens het hijsen en transporteren te voorkomen. Verwaal Transport verzorgde vervolgens het transport naar Rotterdam, waar de kerktoren met een mobiele kraan vanaf de trailer rechtstandig omhoog is gehesen.
Om een nauwkeurige montage mogelijk te maken, zijn speciale malplaten toegepast tijdens zowel het storten van de fundering als de montage van de voetplaat van de kerktoren. Hierdoor sloot de complete constructie exact aan op de ingestorte ankers en kon deze binnen de gestelde toleranties worden uitgelijnd.
Projectgegevens:
• Lengte kerktoren: circa 20 meter
• Gewicht staalconstructie: ruim 20 ton (20.000kg)
• Volledig voorgemonteerd in onze werkplaats
• Uitgevoerd inclusief tijdelijke hulpconstructies voor transport en montage

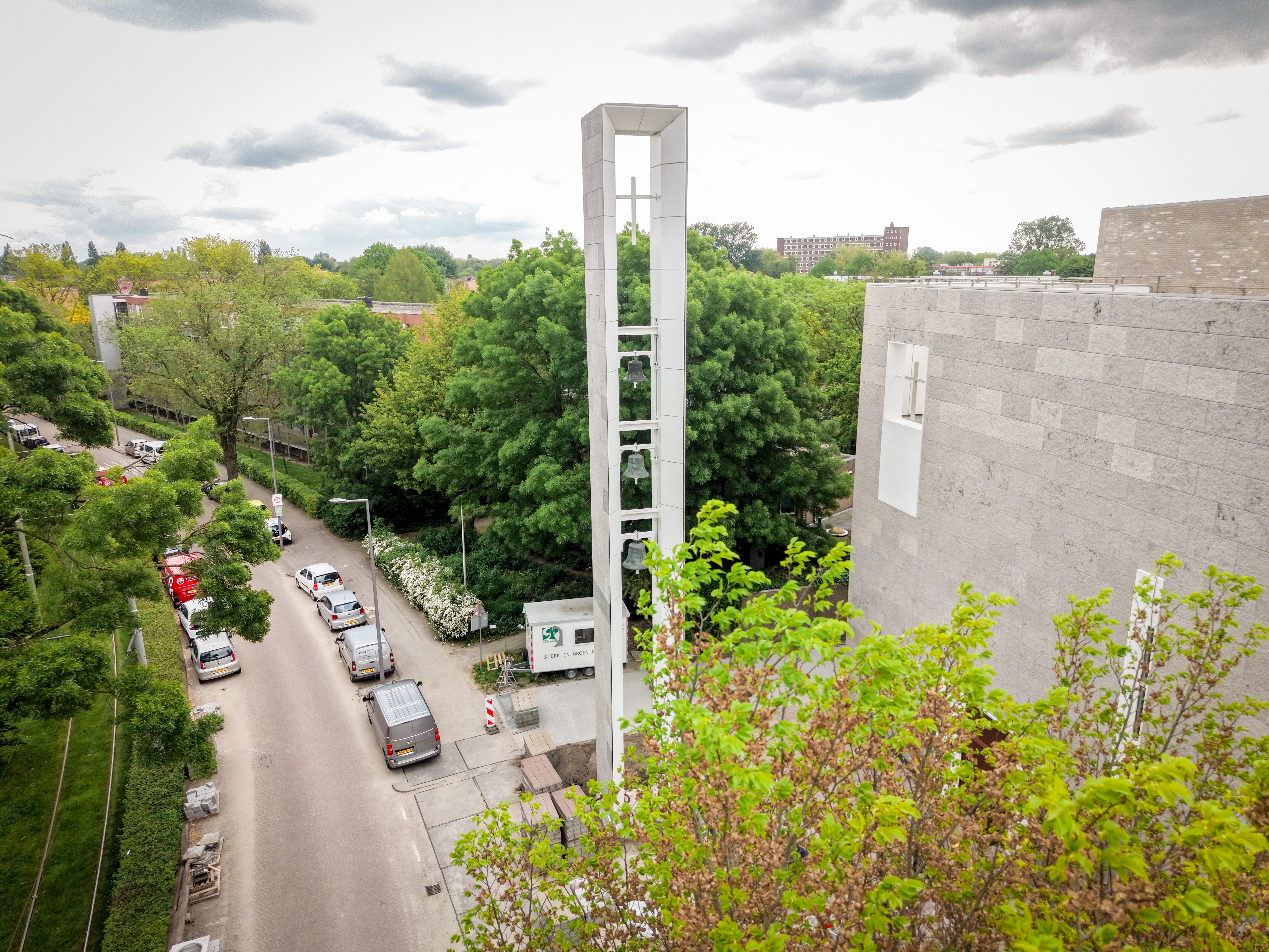

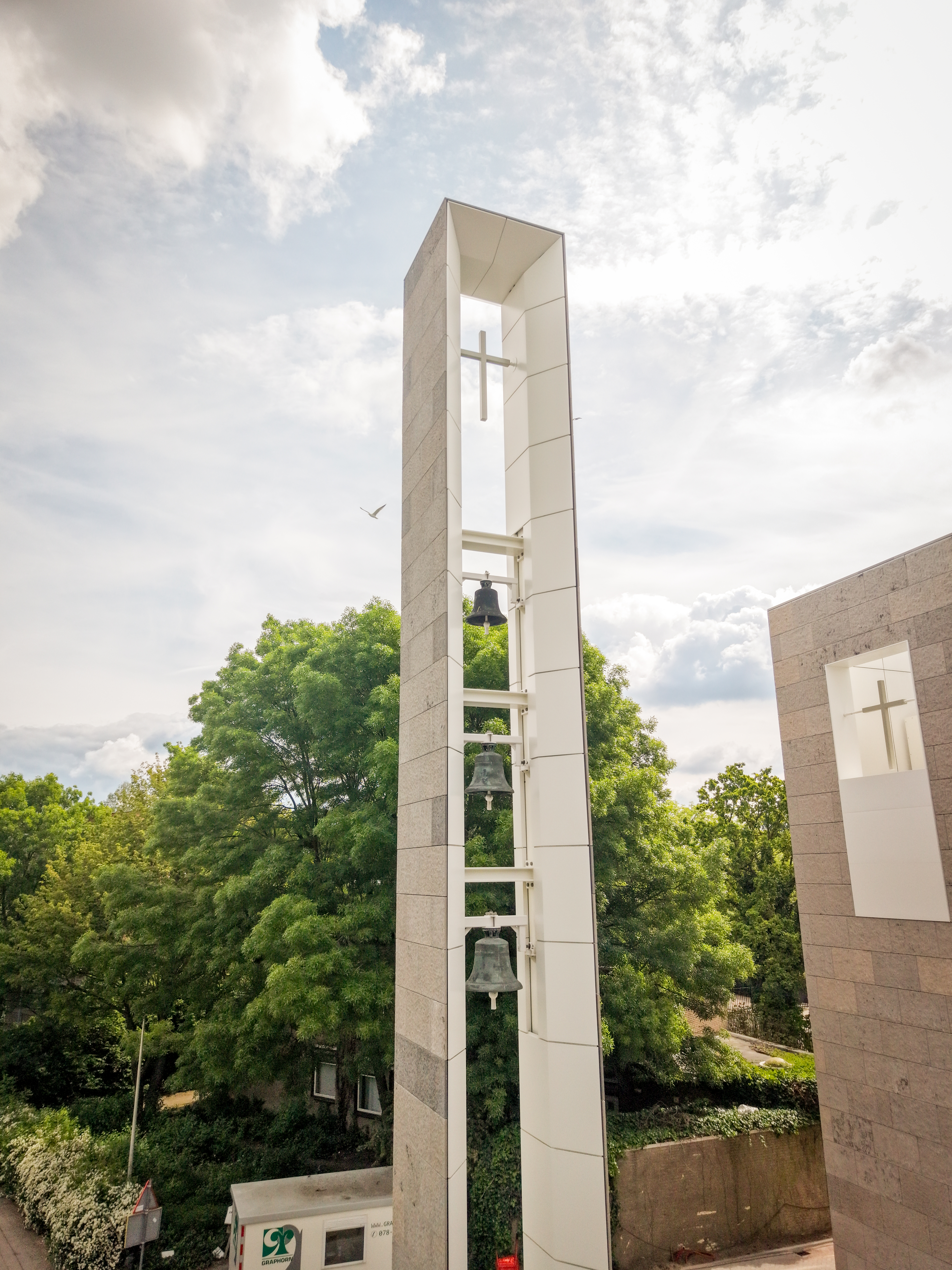

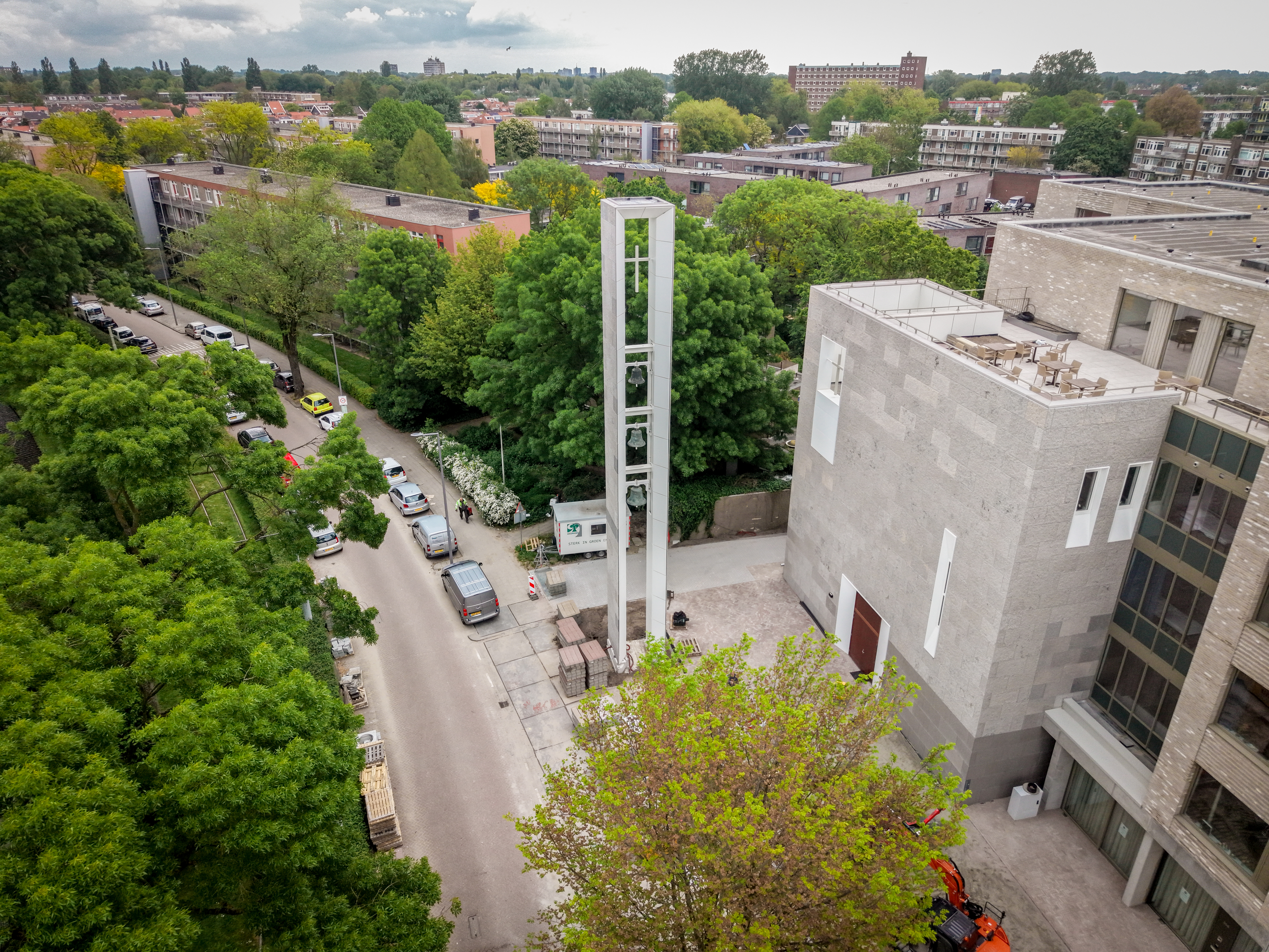

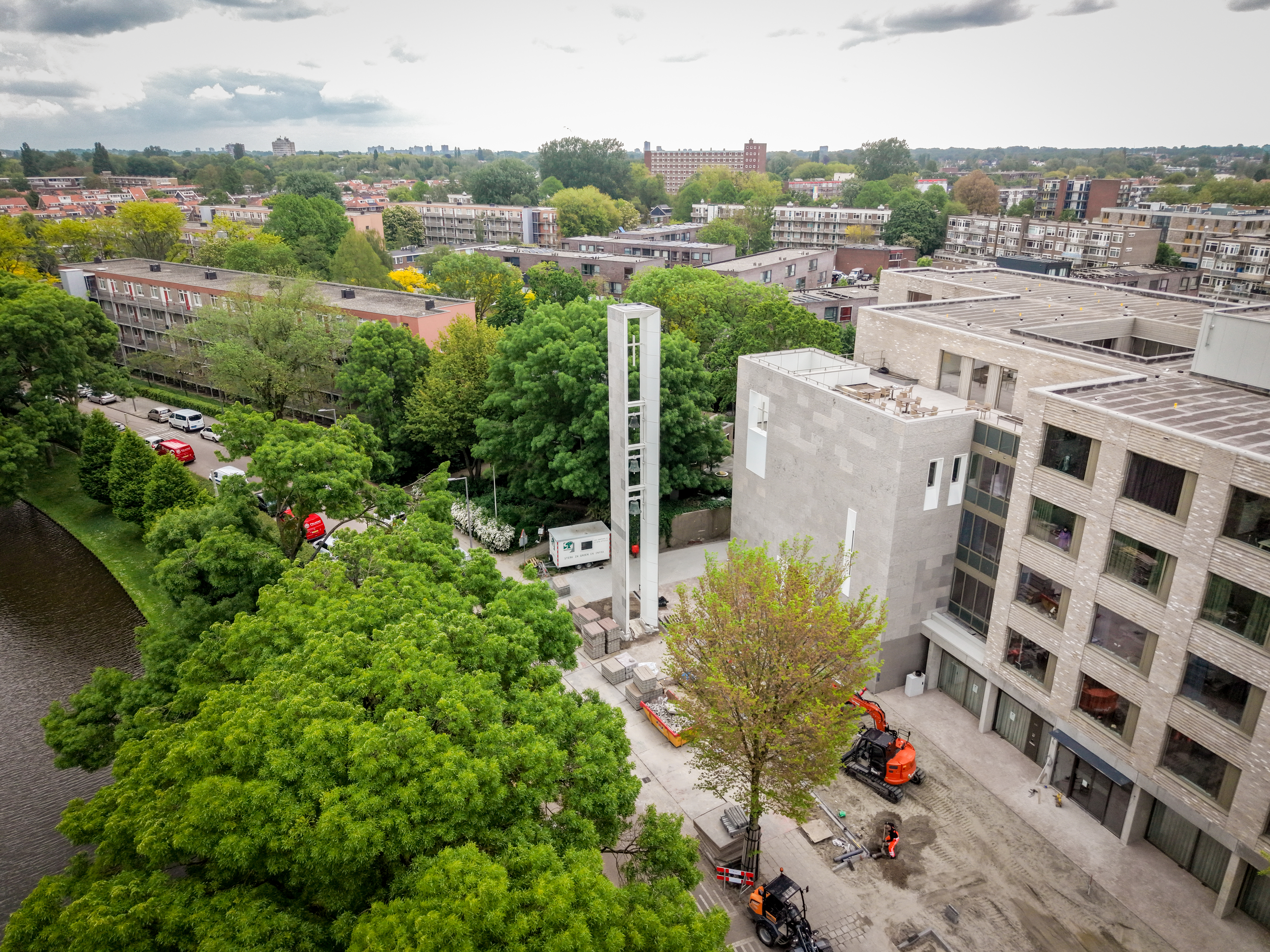

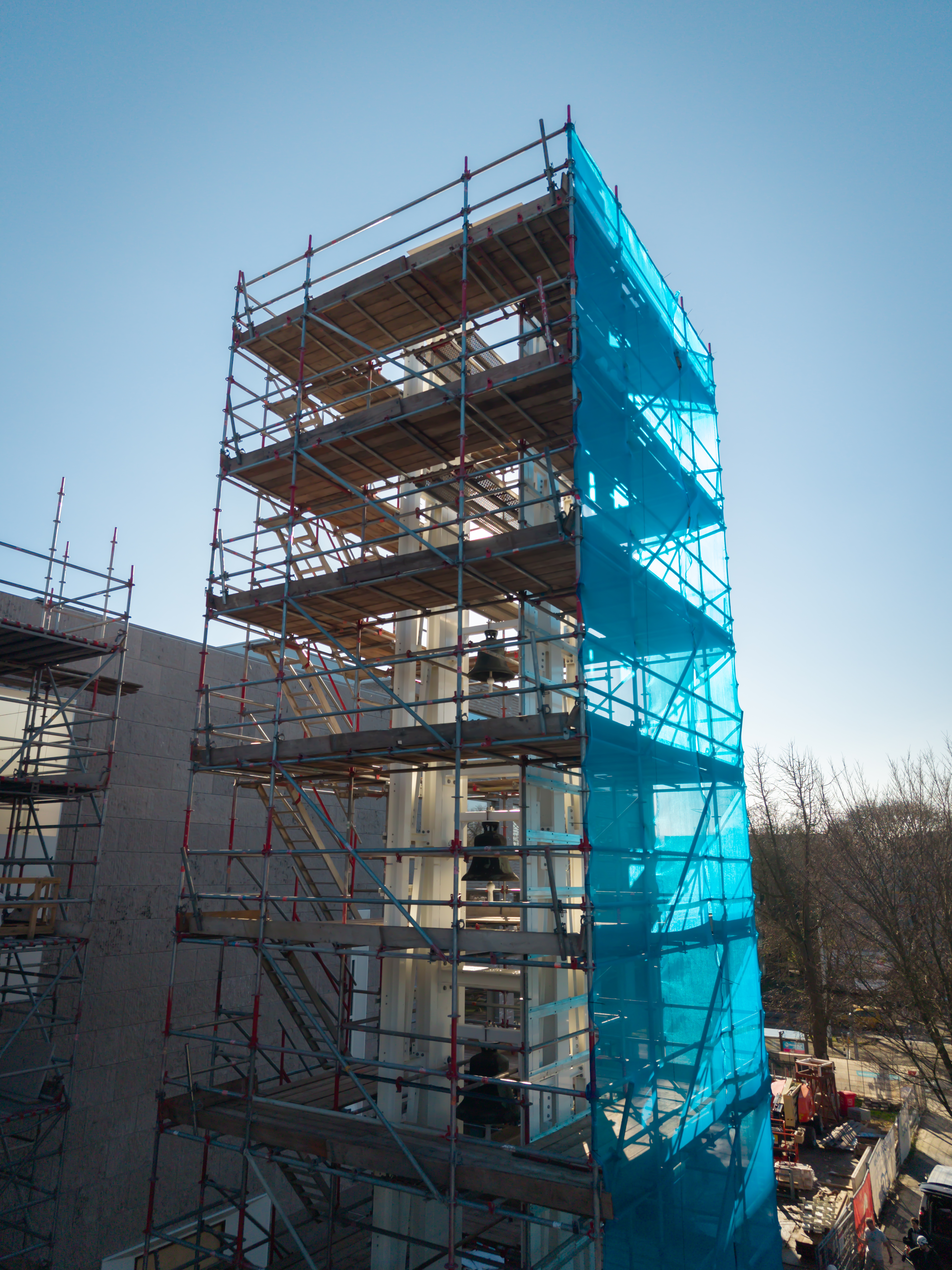

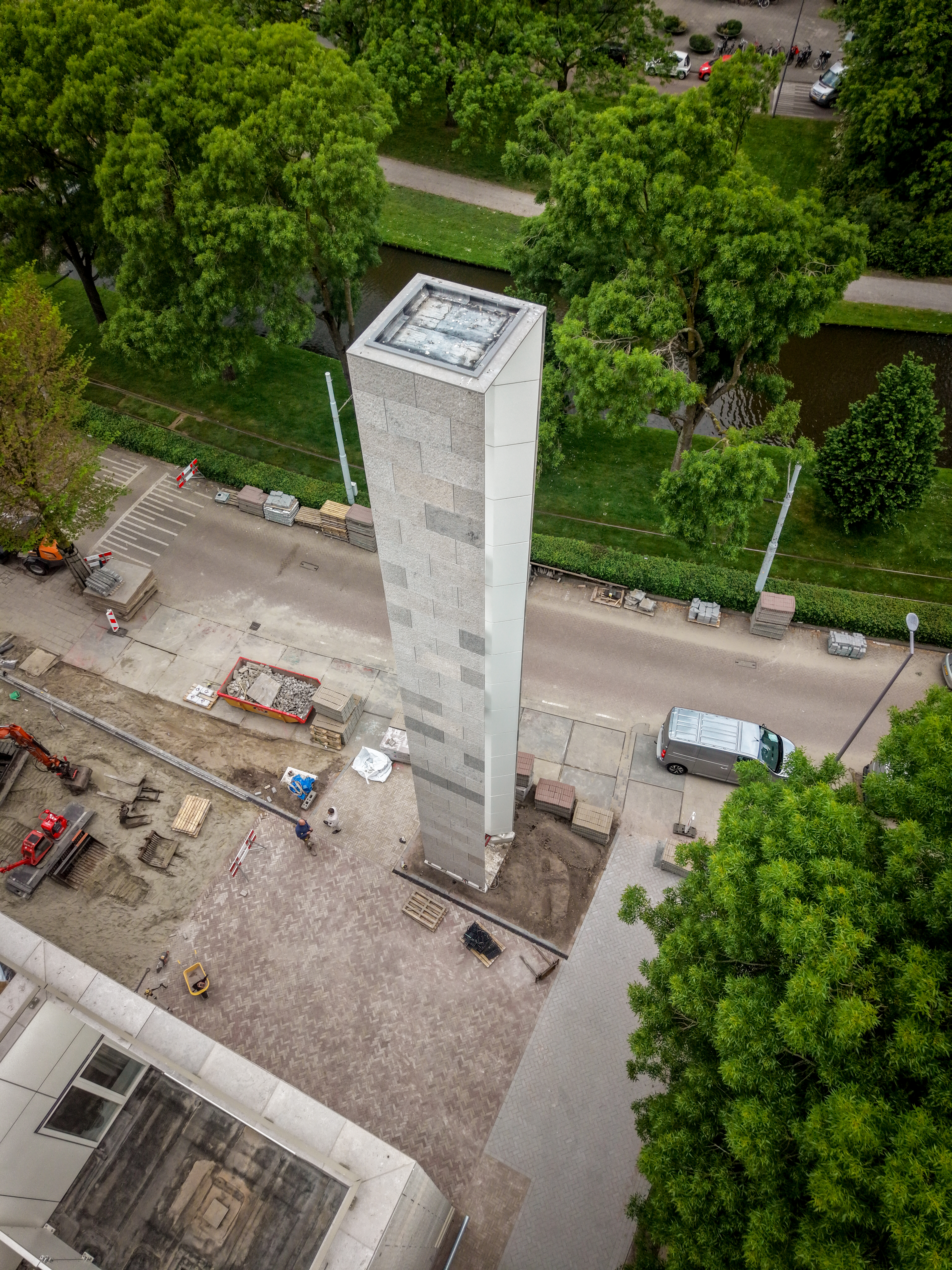

Na afronding van onze werkzaamheden is de kerktoren verder bouwkundig afgewerkt met onder andere natuursteen, beplating, kerkklokken en een karakteristiek kruis.
Een technisch uitdagend project waarin voorbereiding, samenwerking en vakmanschap centraal stonden en waar we met trots op terugkijken.
