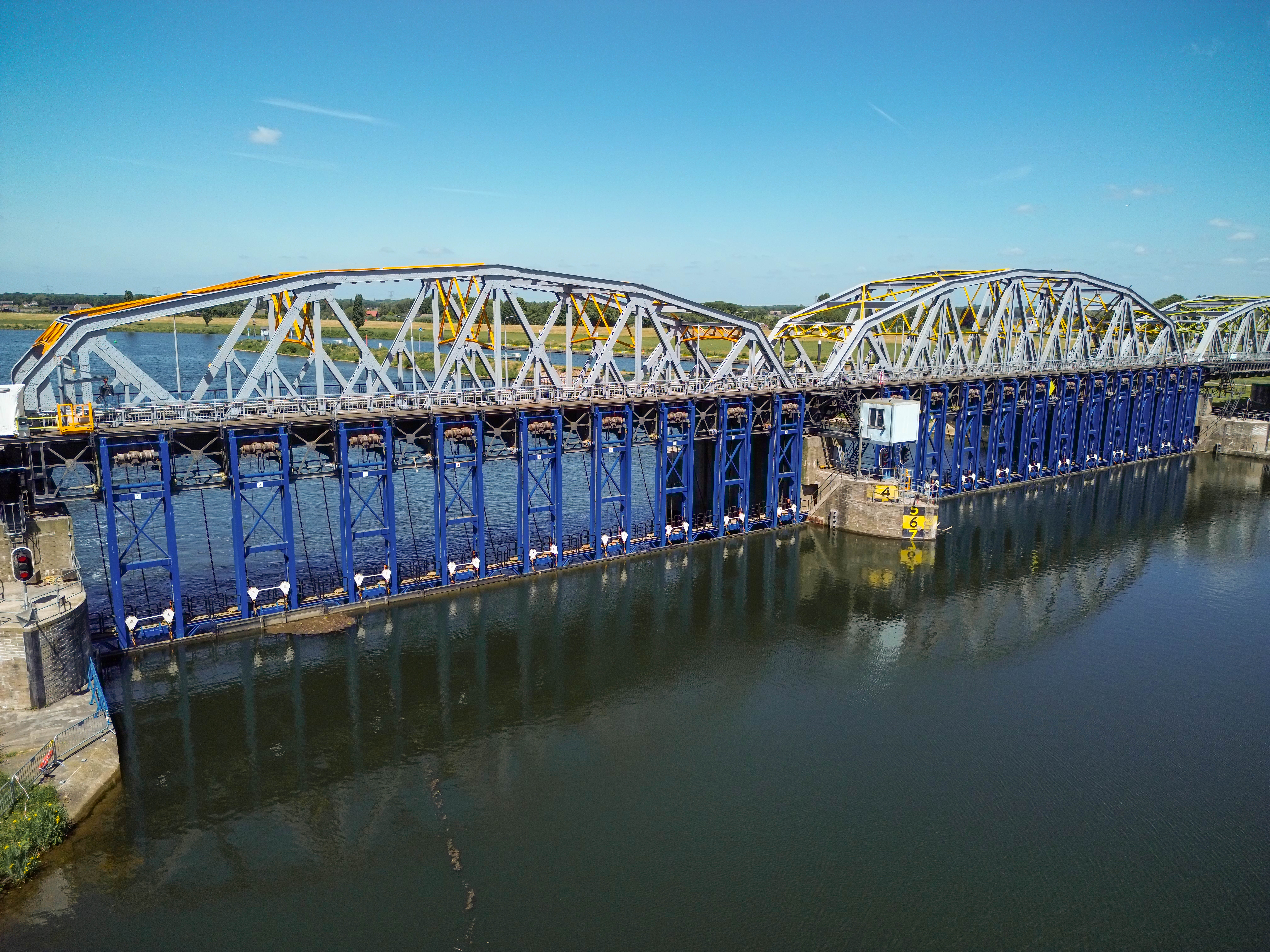

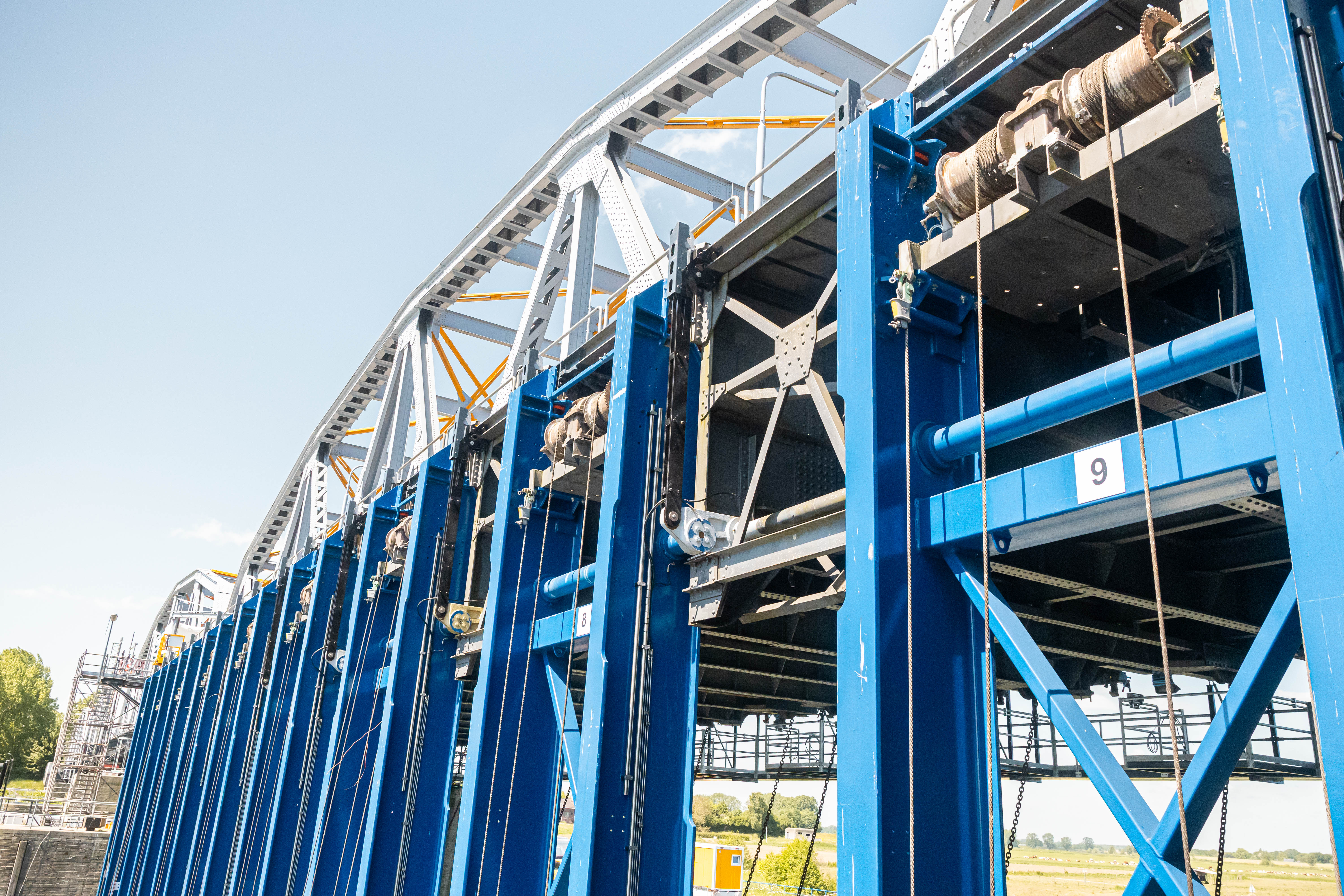

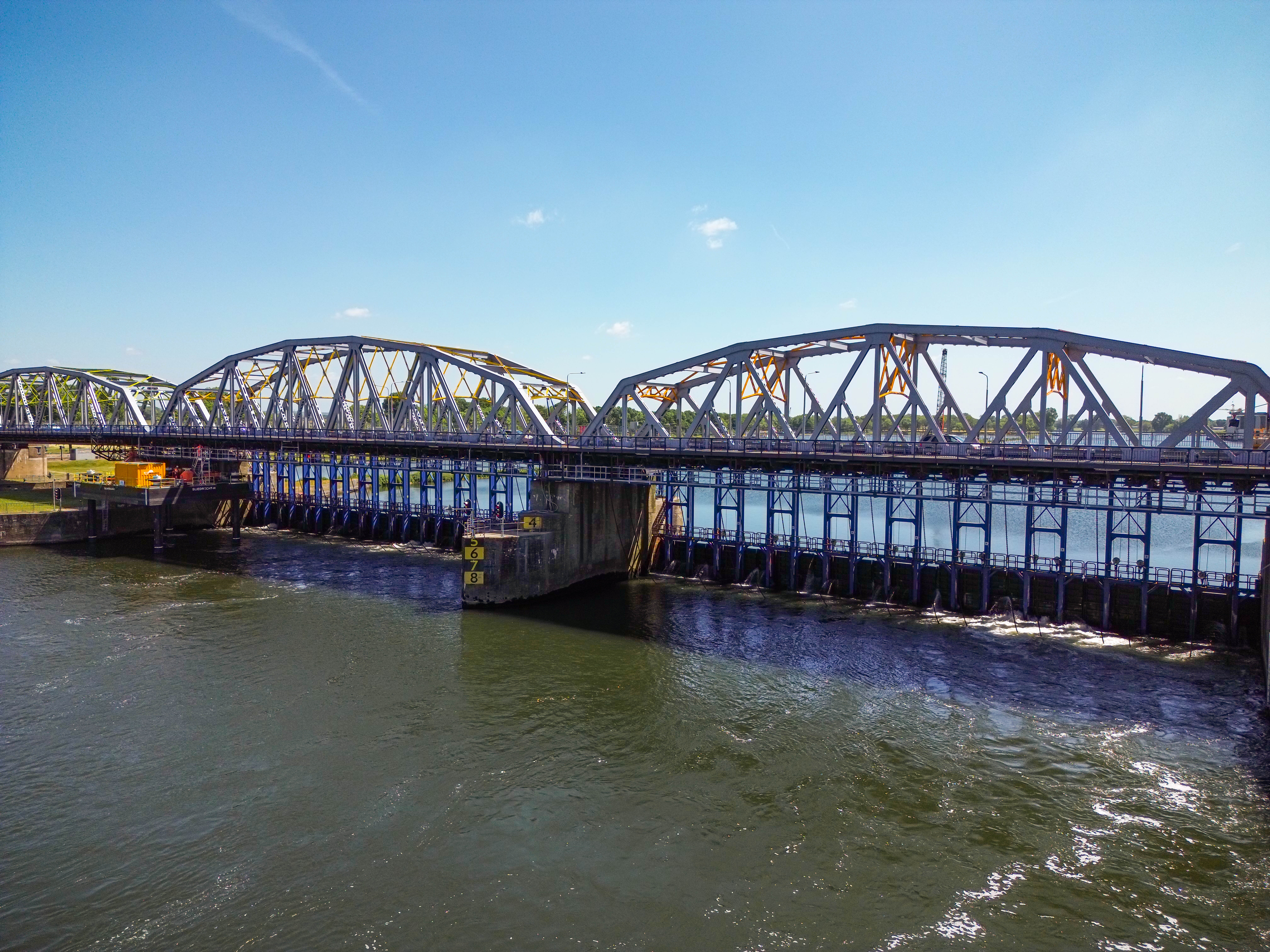

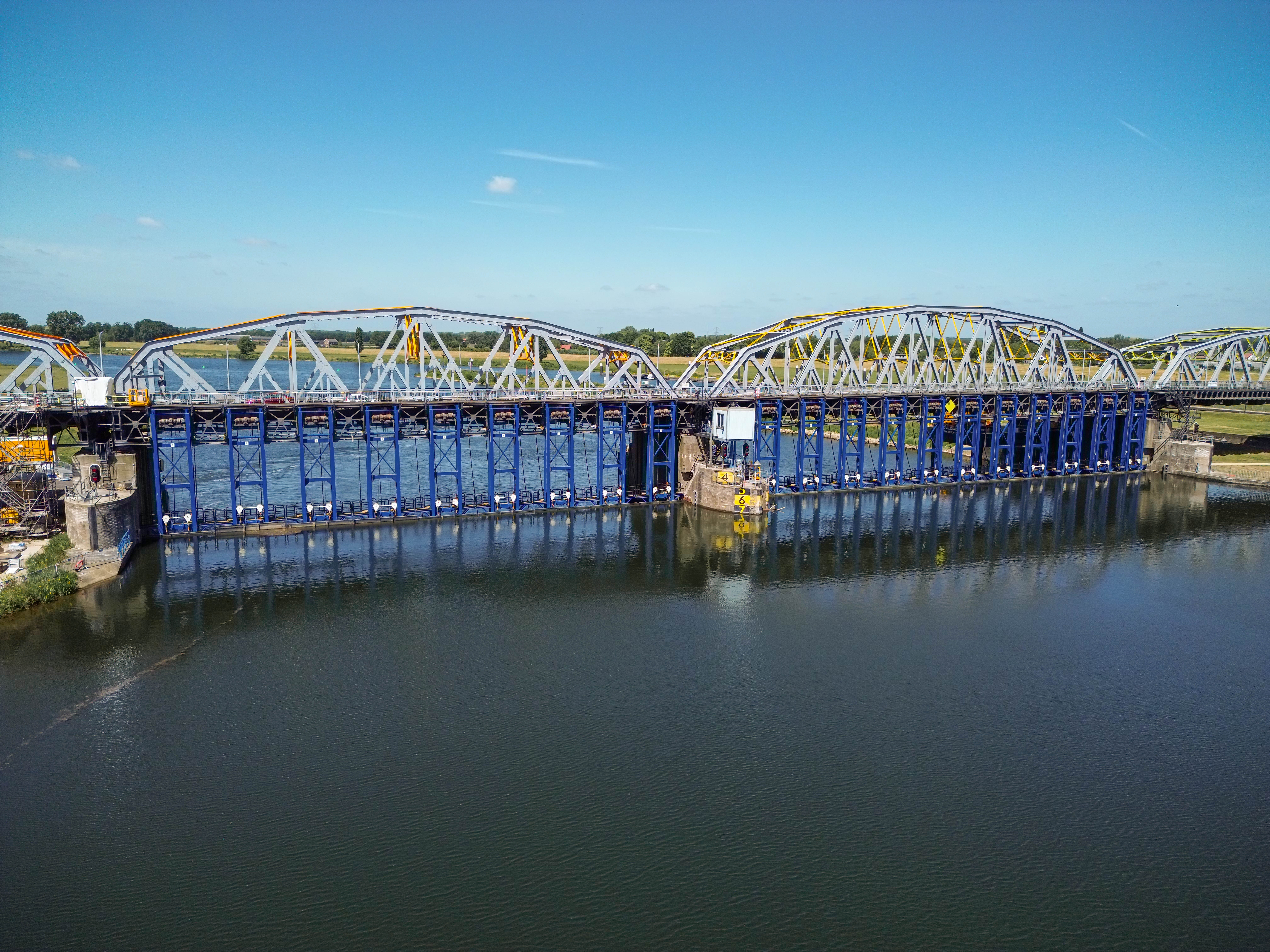

Voor de renovatie van de stuw in Grave produceerden wij, in opdracht van aannemerscombinatie Mourik Swarco, 22 jukken van elk 16 meter lang, 2,8 meter breed en 12 ton zwaar.
Deze imposante stalen frames vervullen een essentiële rol in het waterkeringssysteem van dit rijksmonument en zijn geproduceerd conform NEN EN 1090 EXC 3 en de ROK 2.0 (Richtlijnen Ontwerp Kunstwerken).
Het ontwerp was grotendeels vastgelegd, maar op detailniveau hebben we geadviseerd over optimalisaties, zoals aangepaste lasdetails voor een betere maakbaarheid en duurzaamheid. Ook in de uitvoering was precisie cruciaal: elk juk is digitaal ingemeten en de draaipunten zijn op locatie gekotterd tot een H7-passing, met een nauwkeurigheid van een duizendste millimeter.
Om het productieproces efficiënt in te richten, verankerden we een speciale mal in de vloer van onze productiehal. Deze zorgde ervoor dat elke samenstelling exact werd uitgelijnd. Door een slimme routing binnen onze werkplaats konden we de verschillende bewerkingen, van lassen tot assemblage, naadloos op elkaar laten aansluiten. Dankzij deze aanpak slaagden we erin wekelijks een compleet juk op te leveren, geheel volgens planning.
Het eerste transport vond plaats in mei 2024, het laatste in oktober. Een project waarin technische uitdagingen, logistieke afstemming en vakmanschap samenkwamen.
Een voorbeeld van hoe Dijkstaal met precisie, snelheid en betrouwbaarheid bijdraagt aan de infrastructuur van Nederland.
